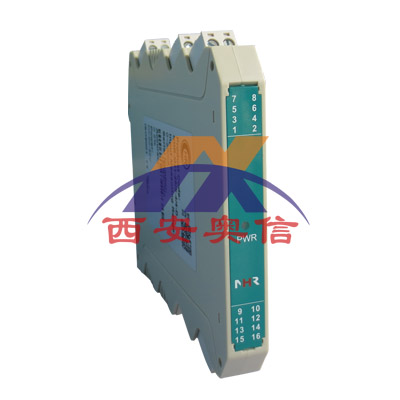

NHR-A35隔离安全栅 虹润开关量输入检测端隔离栅

产品描述
  产品给危险区的变送器提供电源，变送器产生的电流信号隔离转换成对应的线性电压或电流信号输出至*区，或通过RS-485通迅、开关量输出方式隔离传输至*区，并可给危险区的变送器提供隔离电源，该产品需独立供电，输入/输出/电源三隔离。可用在二、三线制变送器设备。
产品特点
单通道、双通道（隔离）。
具有配电功能(开路约8V)。
触点开关、接近开关输入。
继电器或晶体管输出。
可通过拔码开关设置正反相输出。
常用系列
NHR-A31系列电压输入检测端隔离栅
NHR-A31系列电流输入检测端隔离栅
NHR-A32系列二三线制热电阻输入检测端隔离栅
NHR-A32-4系列四线制热电阻输入检测端隔离栅
NHR-A32系列热电偶输入检测端隔离栅
NHR-A33系列变送器输入检测端隔离栅
NHR-A34系列频率输入检测端隔离栅
NHR-A35系列开关量输入检测端隔离栅
NHR-A37系列485输入检测端隔离栅
NHR-B31系列电压/电流输出操作端隔离栅
NHR-B35系列12V驱动，开关量输出操作端隔离栅
技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出：≤0.9W 模拟量输出：≤1.8W(单路)，≤2.2W(双路) 开关量输出：≤1.8W
危险侧
输入信号类型	0～10mA,4～20mA,0～20mA,0～10mA开方,4～20mA开方(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	≤250Ω
配电电压/大电流	19～25V/≤30mA
*侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A。 继电器响应时间：＜5ms。 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V。 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V。
传输精度	0.2%FS
绝缘强度
本安端与非本安端	2500Vrms (1 min，无火花)
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

认证

证书号	CNEx16.4027
防爆标志	【Exia】IIC(*仪器仪表防爆*监督检验站认证)
认证参数
端子	7-9、10-12、7-8、10-11
大允许电压	Um=250V         Um=250V
电压	Uo=28V          Uo=10V
电流	Io=93mA         Io=-
功率	Po=0.65W        Po=-
电容	Co=0.05μF      Co=-
电感	Lo=2.4mH        Lo=-
