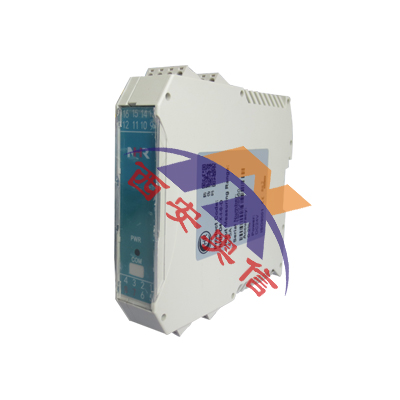

NHR-A32热电偶检测端隔离栅说明 虹润温度隔离器NHR-A32

NHR-A32-14/14-0/0(-50-100)     NHR-A32-02/02-0/0     NHR-A32-02/02-0/X
产品描述
   产品将危险区的二、三线制热电阻测量信号转换成对应的电压、电流、RS485信号或开关量信号隔离传输到*区。该产品需独立供电，输入/输出/电源三隔离。本产品可用在二线制或三线制热电阻信号输出设备。
产品特点
单双输入，单双输出。
输入信号类型需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.75W(双路) 开关量输出：≤1.4W
危险侧
输入信号类型	标准热电阻输入(订货时确定或配置PCA手持式中文编程器自行编程)
*侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
传输精度	0.2%FS±1字
小分辨率	0.1℃
绝缘强度
本安端与非本安端	2500Vrms（1min，无火花
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC61326-1）

仪表选型

7

8

9

10

热电偶输入检测端隔离栅 NHR-A32

-

□

/

□

-

□

/

□

位

规格

注释

| | | ↓ □

/

| | | ↓ □

| | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | ↓ □

7/8

<输入>

输入I/输入II(从列表中选择代码)

代码

类型

量程范围(℃)

X

无输入(***于第Ⅱ路)

00

B

400～1800

01

S

0～1600

02

K

0～1300

03

E

0～1000

04

T

-199.9～400.0

05

J

0～1200

06

R

0～1600

07

N

0～1300

09

Wre3-25

0～2300

20

0-20mV

全量程

22

0-100mV

全量程

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

X

无输出（***于第II路）

0

4-20mA

模拟量输出

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

5

0-10V（不可切换）

D1

RS485输出（***于第I路）

485输出

K1

继电路接点

开关量输出

K2

晶体管
