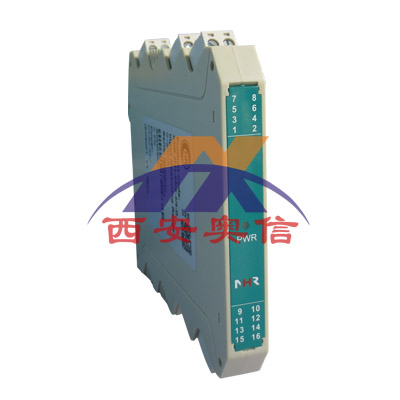

NHR-A34虹润仪表 频率信号隔离转换器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-A34虹润仪表 频率信号隔离转换器

技术参数

电源
额定工作电压范围	DC 24V±10%
功耗	模拟量输出：≤1.7W(单路)，≤2.1W(双路)
危险侧
输入信号类型	频率信号（正弦波、方波、三角波）
输入阻抗	≤2M
幅值范围	0.2V～9V
响应时间	≤1S
测量范围	1～10000Hz
分辨率	0.1Hz
配电电压/大电流	24V/30mA、12V/60mA(馈电输出时接线端子在10负、11正)
*侧
输出信号类型	模拟量输出(订货时确定或配置PCA手持式中文编程器自行编程)
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
传输精度	0.2%FS
绝缘强度
本安端与非本安端	2500Vrms (1 min，无火花)
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）

产品描述
  产品可给现场危险区仪表提供12V或24V的隔离电源，危险区仪表产生的频率信号通过*栅隔离传输到*侧输出。输入具有较高的抗干扰性能。该产品需独立供电，输入/输出/电源三隔离。本产品可用在频率信号源等设备。
产品特点
单输入，单输出或双输出。
具有配电（12V或24V），需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
常用系列
NHR-A31系列电压输入检测端隔离栅
NHR-A31系列电流输入检测端隔离栅
NHR-A32系列二三线制热电阻输入检测端隔离栅
NHR-A32-4系列四线制热电阻输入检测端隔离栅
NHR-A32系列热电偶输入检测端隔离栅
NHR-A33系列变送器输入检测端隔离栅
NHR-A34系列频率输入检测端隔离栅
NHR-A35系列开关量输入检测端隔离栅
NHR-A37系列485输入检测端隔离栅

仪表选型

					7		8		9		10
频率输入检测端隔离栅                                              NHR-A34				-	□	-	□	/	□	/	□
位	规格		注释		| ↓ Hz		| | | | | | ↓ □	/	| | | | | | ↓ □		| | | | | | | | | | | | | | | | | ↓ X V24 V12
7	<输入>
	频率信号
8/9	<输出>
	输出I/输出II(从列表中选择代码)
	代码	类型
	X	无输出（***于输出II）
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V
10	<配电输出>
	无输出
	24V配电
	12V配电
