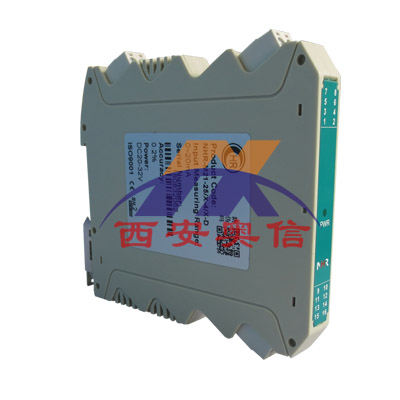

NHR-M22虹润温度变送器 PT100温度隔离器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-M22虹润温度变送器 PT100温度隔离器

产品特点
单通道、双通道。
二三线制热电阻、热电偶输入。
模拟量输出。
输入/输出/电源磁隔离。
传输精度(20℃)：0.2%FS±1字。
可通过PCA手持式中文编程器对17种输入类型、输入输出量程等参数的设置及查看。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mm DIN导轨卡式安装。
仪表选型

M2 系列温度变送器 NHR-M22

-

□

/

□

-

□

/

□

-

□

位

规格

注释

| | | | | | | | ↓ □

/

| | | | | | | | ↓ □

| | | | | | | | | | | |

| | | | | | | | | | | |

| | | | | | || | | | | |

7/8

<输入类型>

输入 I/输入 II（从列表中选择代码）

代码

类型

X

无输入

00

热电偶 B(400～1800℃)

01

热电偶 S(0～1600℃)

02

热电偶 K(0～1300℃)

03

热电偶 E(0～1000℃)

04

热电偶 T(-200.0～400.0℃)

05

热电偶 J(0～1200℃)

06

热电偶 R(0～1600℃)

07

热电偶 N(0～1300℃)

| | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | ↓ D

08

F2(700～2000℃)

09

热电偶 Wre3-25(0～2300℃)

10

热电偶 Wre5-26(0～2300℃)

11

热电阻 Cu50(-50.0～150.0℃)

12

热电阻 Cu53(-50.0～150.0℃)

13

热电阻 Cu100(-50.0～150.0℃)

14

热电阻 Pt100(-200.0～650.0℃)

15

热电阻 BA1(-200.0～600.0℃)

16

热电阻 BA2(-200.0～600.0℃)

9/10

<输出类型>

输出 I/输出 II（从列表中选择代码）

代码

类型

X

无输出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<电源>

DC20-32V

产品介绍
  将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
