产品描述

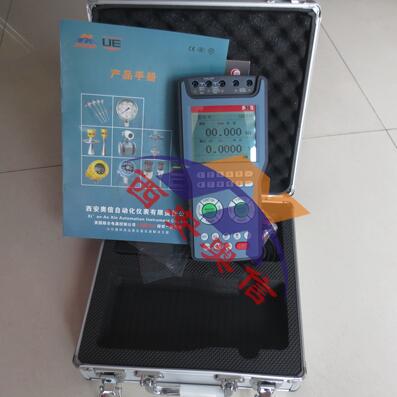

   NHR-200信号发生器是一种多功能、高精度的便携式信号源，可用于输出各种规格的工业信号，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号输出类型，***高精度可达0．01％F.S，是工业现场、实验室以及各类仪表制造商***的计量测试工具。
产品特点
   ★高精度、多功能的源功能。
   ★查表功能，实现热电偶mV值、电阻值与温度的快速互查。
   ★智能插孔闪光提示，避免误操作。
   ★手/自动冷端补偿和设定。
   ★零点量程自校准功能。
   ★支持RS232通讯接口，采用MODBUS通讯协议，传输模式为RTU模式。
   ★硅胶按键盘，超长寿命，手感好。
技术参数
直流电压（DCV）信号输出

量程	设定范围	分辨率	精度(25±10℃每年) ±(%读数+偏差)	备注
100mV	-10.00---110.00mV	10uV	±(%0.01+10μV)	输出电阻≤0.5Ω
1V	0---1.2000V	0.1mV	±(%0.01+0.1mV)	输出电阻≤0.5Ω，***大输出电流0.25mA
10V	0---12.000V	1mV	±(%0.01+2mV)	输出电阻≤0.5Ω，***大输出电流2.5mA

直流电流（DCA）信号输出

量程	设定范围	分辨率	精度(25±10℃每年) ±(%读数+偏差)	备注
20mA	0---24.000mA	1uA	±(%0.01+2μA)	负载能力19V
-20mA	0---24.000mA	1uA	±(%0.01+2μA)	外部供电5-28V

热电偶（TC）信号输出

量程	设定范围	分辨率	精度(25±10℃每年) ±(%读数+偏差)	备注
K	-200---1370℃	0.1℃	-200～ -100℃：0.6℃	采用 ITS-90 温标 精度中不包含冷端补偿误差
			-100～400℃：0.5℃
			400～1200℃：0.6℃
			1200～1370℃：0.7℃
E	-200---1000℃	0.1℃	-200～ -100℃：0.5℃
			-100～600℃：0.5℃
			600～1000℃：0.4℃
J	-200---1200℃	0.1℃	-200～-100℃：0.5℃
			-100～ 800℃：0.4℃
			800～1200℃：0.6℃
T	-200---400℃	0.1℃	-200～400℃：0.4℃
R	-40---1760℃	1℃	-40～100℃：1.5℃
			100～ 1760℃：1.1℃
B	400---1800℃	1℃	400～600℃：1.5℃
			600～800℃：1.1℃
			800～1800℃：0.7℃
S	-20---1760℃	1℃	-20～100℃：1.5℃
			100～ 1760℃：1.1℃
N	-200---1300℃	0.1℃	-200～-100℃：0.6℃
			-100～900℃：0.5℃
			900～1300℃：0.6℃

输出功能一览表

名称	输出
直流电压DCV	0～1.2000V/0～12.000V
直流电压DCmV	-10.00～110.00mV
直流电流DCmA	0～24.000mA
频率	2.4～100Hz/100～1000Hz/1～10KHz
电阻	0～400.00Ω/0～4000.0Ω
热电偶	J，R，S，B，N，K，T，E
热电阻	Cu50，Pt100，Pt1000
其他功能	手工设定冷端补偿功能
