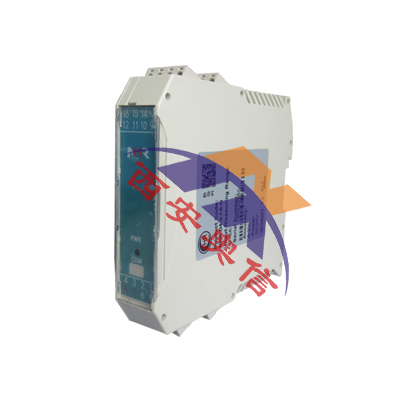

虹润智能电量变送器 NHR-D4 电量隔离器
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

虹润智能电量变送器 NHR-D4 电量隔离器
产品描述
   NHR-D4电量变送器本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性 高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
产品特点
单通道。
交流电压、电流、功率因素、工频周波、无功功率、单相功率、三相平衡功率输入。
圆点.gif模拟量、RS485、RS232信号输出。
输入—电源、输出—电源磁隔离；输入—输出光电隔离。
传输精度(20℃)：0.3%FS。
可通过PCA手持式中文编程器进行输输出类型与输出量程等参数的修改和查看。
模块化设计，体积小，功耗低。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数

输入
输入信号	交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入
	交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它参数
耐压强度 (输入/输出/通讯之间)	≥1000V.AC 1分钟
绝缘阻抗 (输入/输出/通讯之间)	≥100MΩ
工作温度	0～50℃
相对湿度	≤85%RH
安装方式	35mmDIN导轨安装
安装尺寸	22.5*110*115mm(宽*高*深)
测量精度	0.3%FS±1字
响应时间	≤1S
重量	约150克

接线图

技术选型

					6		7		8		9
D4系列智能电量变送器       NHR-D4				-	□		□	-	□	-	□
位	规格		注释		| ↓ X Y		| | | | | | | | | | | | | ↓ □		| | | | | | | | | | | | | | | | | | | | | | | | ↓ □		| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D
6	<显示方式>
	无显示
	液晶显示
7	<输入>(从列表中选择代码)
	代码	类型
	I	交流电流
	V	交流电压
	COS	功率因素
	W0	无功功率
	W1	单相功率
	W3	三相平衡功率
8	<输出>(从列表中选择代码)
	代码	类型
	X	无输出
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	D1	RS485通讯(Modbus RTU)
	D2	RS232通讯(Modbus RTU)
9	<电源>
	AC100-265V 50/60Hz
	DC24V（±10%）
