32路触摸式彩色无纸记录仪 NHR-8700C 虹润无纸记录仪

产品概述
    NHR-8700C系列32路触摸式彩色无纸记录仪用新型大规模集成电路，对输入、输出、电源、信号采取可靠保护和强抗干扰设计。32路***输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）。可带12路报警输出或12路变送输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示等。人性化的外观设计、***的功能体现、可靠的硬件品质、精湛的制造工艺，使本产品具有更高的性能价格比。
产品特点
★7英寸四线电阻触摸屏，触摸效果好；800*480点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
★中英文操作画面可任意切换，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
★采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
★全隔离***输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
★***T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
★外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
★标准串行通讯接口，支持ModBus-RTU通讯协议。
★10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
★配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，可支持8G容量。
★支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，可支持8G容量。
★用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可***保存。
★全铝密封外壳，保证仪表在恶劣环境中正常工作。

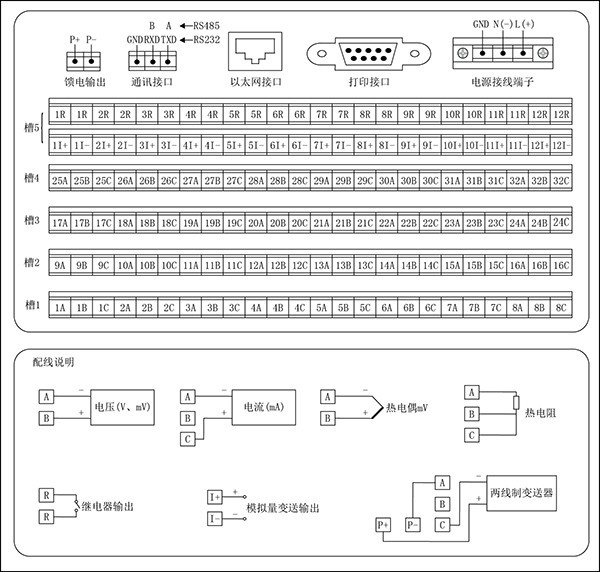

接线图

技术参数
1.输入信号：32通道隔离型***信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2.***输入信号类型：　
标准电压信号：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；　　
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；　
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；　
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
线性电阻信号：0～400Ω；
3.精度：±0.2％FS。
4.采样周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：12通道，64M Byte容量。（不断电连续记录）
7.模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
8.报警输出：12限报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9.馈电：变送器馈电电源，额定电压24VDC±10%，电流250mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为2400、4800、9600、19200bps可选。
11.供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；功耗：20W。
技术选型
NHR-87□C-□-□-□-□
      ①  ② ③ ④ ⑤

①输入通道数		②变送输出通道数（备注）
代码	输入通道	代码	输出通道
01 02 03 . . . 31 32	1路输入 2路输入 3路输入 . . . 31路输入 32路输入	X 01 02 03 . . . 11 12	无输出 1路输出 2路输出 3路输出 . . . 11路输出 12路输出
③报警输出通道数（备注）		④供电电源
代码	报警通道	代码	电压范围
X 01 02 03 . . . 11 12	无输出 1限报警 2限报警 3限报警 . . . 11限报警 12限报警	A D	AC85～264V(50/60Hz) DC12～36V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
通讯输出		打印功能
代码	通讯接口（通讯协议）	代码	打印接口
D1 D2	RS485通讯接口(Modbus RTU) RS232通讯接口(Modbus RTU)	D3	RS232C打印接口
馈电输出		USB转存功能
代码	馈电输出	代码	USB转存
P	DC24V	U	USB转存（U盘）
SD卡扩展功能		以太网通讯功能
代码	SD卡扩展	代码	以太网通讯
SD	SD卡扩展（SD卡）	E	以太网通讯
