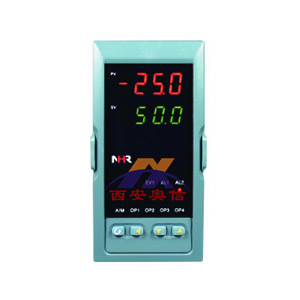

福建虹润 NHR-1300 傻瓜式模糊PID调节仪
产品描述
NHR-1300/1340系列傻瓜式模糊PID调节器/程序控制调节器采用模块化结构方案，结构简单、操作方便、性价比高，适用于塑料、食品、包装机械等行业，也适用于需要进行多段曲线程序升/降温控制的系统(如啤酒发酵，窑炉升温等)。
1.单通道输入，双屏LED数码显示。
2.具备33种信号输入功能，可任意选择输入信号类型，0.3％级测量精度。
3.热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
4.具备上下限报警/偏差报警功能，带LED报警灯指示。
5.带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制输出有多种方式可选，控制准确。
6.支持RS485通讯接口，采用标准MODBUS RTU通讯协议。
7.带DC24V配电输出，为现场变送器配电。
8.输入、输出、电源、通讯相互之间采用光电隔离技术。
9.具备多种外形尺寸及样式供用户选择。
10.参数设定密码锁定，参数设置断电***保存。

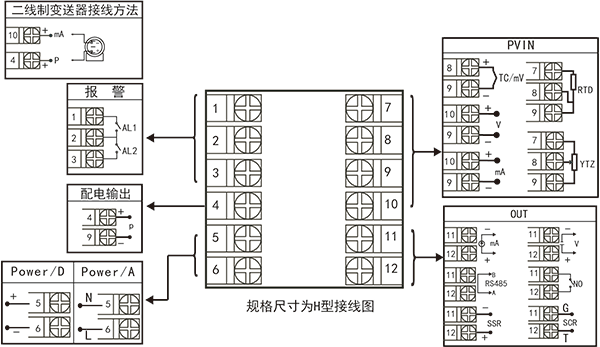

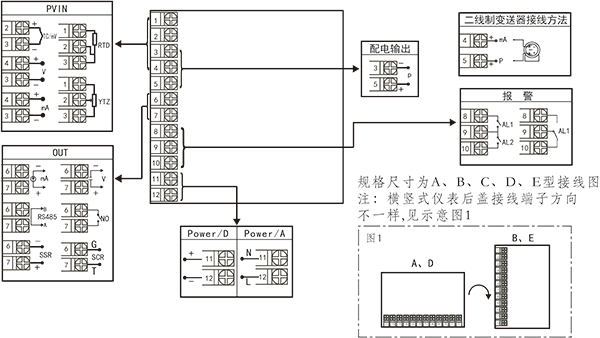

仪表接线图
|
|
 |
 |
 |
 |
 |
 |
 |
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | 96*48mm(D型) | 48*96mm(E型) |
 |
 |
 |
||
| 72*72mm(F型) | 48*48mm(H型) | |||
| ①规格尺寸 | ②输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C D E F H |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～1KΩ(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 |
| ③控制输出（OUT） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
0 1 2 3 4 K1 K3 K4 D1 |
4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 继电器接点输出 单相可控硅过零触发脉冲输出 固态继电器驱动电压输出 RS-485通迅接口（Modbus） |
||
| ④报警点数（继电器触点输出） | |||
| 代码 | 报警限数 | ||
|
X 1 2 |
无输出 1限报警 2限报警 |
||
| ⑤配电输出 | |||
| 代码 | 配电输出（输出电压） | ||
|
X P |
无输出 配电输出 如“P（24）”表示馈电输出24V。 |
||
| ⑥供电电源 | |||
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V (50/60Hz) DC 20-29V |
||
| ⑦备注 | |||
| 无备注可省略 | |||
