香港虹润NHR仪表 NHR-6600R 流量积算记录仪
产品描述
    NHR-6600R系列液晶流量(热能)积算记录仪(配套型)，设计上采用高性能ARM微处理器和24位高速 A/D，3.5英寸128*64高分辨率点阵式白底黑字液晶显示器，对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构 成数字采集系统及控制系统，适合于对气体、液体和蒸汽等介质的流量进行过程监测。
***信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
带各种流量计算模型。可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
仪表具有贸易结算功能，可设置小流量补足、停电补足、以及流量付费功能，解决供需双方贸易结算纠纷。
具有信号断线补偿功能，解决现场温度传感器、压力传感器发生故障造成的流量缺失。
具有累积流量年、月、日报表功能；停电上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。
具有断电保护功能，FLASH存储器保存设置参数和历史数据，断电后数据***保存。采用硬件时钟，掉电后也能准确运行。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。

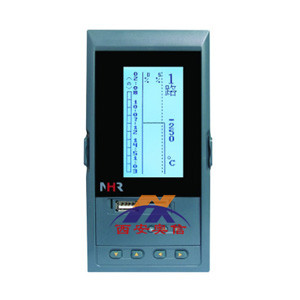

仪表面板

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

①显示面板 ②确认键   显示通道切换键   时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键

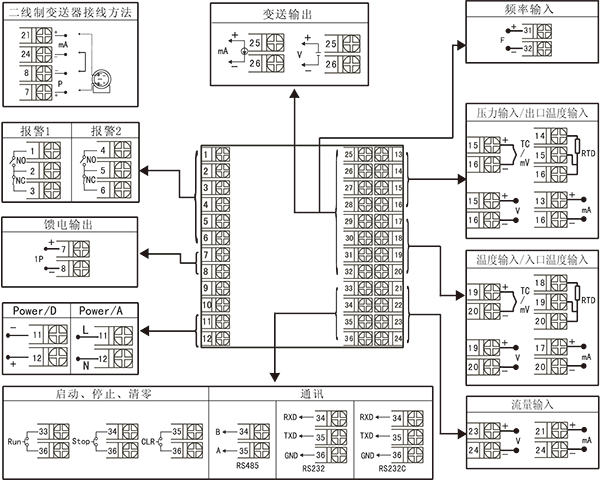

仪表接线图


仪表选型
NHR-66□R-□-
① ② ③ ④ ⑤ ⑥ ⑦

①类型		②规格尺寸
代号	类型说明	代码	宽*高*深
01 02 10	无补偿流量积算仪 温压补偿流量积算仪 热(冷)量积算仪	A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）
③报警输出		④供电电源
代码	报警通道（继电器接点输出）	代码	电压范围
2	2限报警	A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤变送输出		⑥通讯输出/外部事件输入
代码	输出通道	代码	通讯接口/外部事件输入
1	1路变送输出	X D1 D2 D3 Y	无输出 RS485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口 启动、停止、清零
⑦馈电输出
代码	馈电输出（输出电压）
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V，第二路24V馈电输出。

备注：
1、NHR-6602R仪表的压力补偿通道输入信号类型只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。
2、仪表型号举例：
例1：NHR-6602R-A-2-A-1-X-2P(流量、压力输入信号4～20mA，温度输入信号K，4～20mA输出)。
含义：温压补偿流量积算记录仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，无通讯输出，2路馈电输出。
例2：NHR-6610R-B-2-A-1-D1-1P(流量输入信号4～20mA，出温、入温输入信号PT100，4～20mA输出)。
含义：热量积算记录仪，80*160*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯输出，1路馈电输出。
