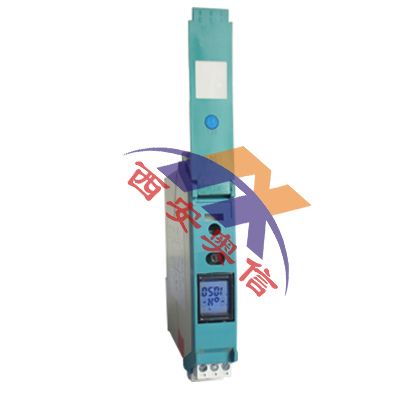

NHR-M33-Y-27/X-0/0-A隔离配电器 NHR-M33虹润配电器

产品描述
   NHR-M33给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信 号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道、双通道。
直流电压、电流输入。
模拟量、RS-485、继电器接点信号输出。
24V配电输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数

输入
输入信号	直流电压、电流(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	电流阻抗≤100Ω，电压阻抗≥250KΩ
*大输入电流/电压	≤30mA/≤7V
配电电压/*大电流	19～25V/≤30mA
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V
输出负载	4-20mA、0-10mA、0-20mA负载电阻RL≤500Ω； 1-5V，0-5V负载电阻RL≥250KΩ ；0-10V负载电阻RL≥500KΩ (需要更高负载能力时，请在订货时说明)
报警输出	继电器，容量：DC30V/2A，AC125V/0.6A
RS485通讯	MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps。
电源
电源	DC24V(±10%)，AC100-265V(50/60Hz)
功耗	DC24V，单路输出功耗：≤2.4W，双路输出功耗：≤3.1W AC100-265V 单路输出功耗：≤3.2W，双路输出功耗：≤3.9W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ(500VDC时)
绝缘强度 (输入/输出/电源之间)	1500Vrms (1 min，无火花)
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰)
温度漂移	0.0075%FS/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5*109*116.5mm (宽*高*深)
传输精度	0.2%FS
响应时间	单路≤0.3S，双路≤0.5S
重量	约140克
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
适用现设备	二线制、三线制变送器、直流电压/电流源

仪表选型

7

8

9

10

11

12

M3系列智能配电器NHR-M33

-

□

-

□

/

□

-

□

/

□

-

□

位

规格

注释

| | ↓ X Y

| | | | | | | ↓ □

/

| | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D

7

<显示方式>

无显示

液晶显示

8/9

<输入>

通道I/通道II (从列表中选择代码)

代码

类型

代码

类型

27

4-20mA

33

4-20mA开方

28

0-5V

34

0-5V开方

29

1-5V

35

1-5V开方

30

-5-5V

X

通道II无输入时选择

31

0-10V(不可切换

10/11

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

代码

类型

X

无输出

4

0-20mA

0

4-20mA

5

0-10V(不可切换)

1

1-5V

K1

继电器接点(***于输出II）

2

0-10mA

D1

RS485通迅(***于输出I)

3

0-5V

(Modbus RTU)

12

<电源>

AC100-265V，50/60Hz

DC24V（±10%）
