虹润仪表NHR-M32智能热电偶转换模块 信号隔离器4-20mA
时间:2021-02-23来源:未知 作者:www.xanhr.com
![[field:alttext /]](/uploads/allimg/210223/1-2102230932110-L.jpg) |
虹润仪表NHR-M32智能热电偶转换模块 信号隔离器4-20mA | ||||
| 出品单位：西安奥信自动化仪表有限公司 | |||||
| 联系电话：029-86691808 86691828 | |||||
| 传 真：029-86691808 | |||||
在线客服：
|

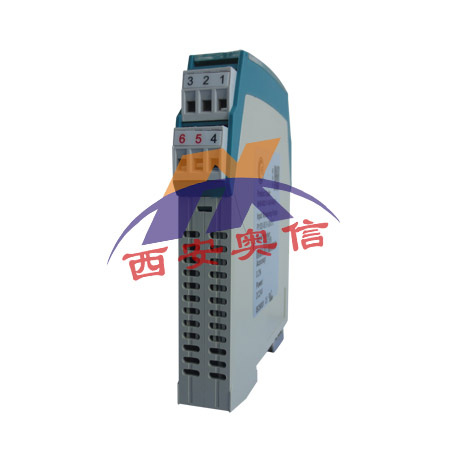

虹润仪表NHR-M32智能热电偶转换模块 信号隔离器4-20mA
NHR-M32-X-02/02-4/4-D (K/0-1200℃) NHR-M32-X-19/X-1/X-D NHR-M32-X-14/X-0/X-D
NHR-M32-X-02/X-0/X-D NHR-M32-X-14/14-O/O-D NHR-M32-X-14/14-O/O-D
产品描述
NHR-M32将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道、双通道。
热电阻、热电偶、毫伏输入。
模拟量、RS-485、继电器接点信号输出。
输入/输出/电源三隔离。
传输精度±0.2%。
模块化设计，体积小，功耗低。
全智能，数字化，可编程。
各端子可带电插拔，便于安装、维护。
标准的35mmDIN导轨卡式安装。
技术参数
| 输入 | |
| 输入信号 | 热电阻、热电偶、毫伏信号(订货时确定或配置PCA手持式中文编程器自行编程) |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V,0-10V |
| 输出负载 |
4-20mA，0-10mA，0-20mA负载电阻RL≤500Ω， 1-5V，0-5V负载电阻RL≥250KΩ，0-10V负载电阻RL≥500KΩ (需要更高负载能力时，请在订货时说明) |
| 报警输出 | 继电器，容量：DC30V/2A，AC125V/0.6A |
| 通讯 | MODBUS-RTU协议，RS-485传输距离≤1000米。 |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V(50/60Hz) |
| 功耗 |
DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 | |
|
绝缘电阻 (输入/输出/电源之间) |
≥100MΩ（500VDC时） |
|
绝缘强度 (输入/输出/电源之间) |
1500Vrms (1 min，无火花) |
| 工作温度 | 0～50℃(无凝露、无结冰) |
| 相对湿度 | 25%～85%RH |
| 保存温度 | -10～60℃(无凝露、无结冰) |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 18.5*109*116.5mm (宽*高*深) |
| 传输精度 | 0.2%FS±1字 |
| *小分辨率 | 0.1℃ |
| 响应时间 | 单路≤0.5S，双路≤1S |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 二三线制热电阻、热电偶、毫伏信号传感器 |
|
|
7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能温度变送 NHR-M32 | - | □ | - | □ | / | □ | - | □ | / | □ | - | □ | ||||||
| 位 | 规格 | 注释 |
| | ↓ X Y |
| | | | | | | ↓ □ |
/ |
| | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ □ |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D |
||||||||
| 7 | <显示方式> | |||||||||||||||||
| 无显示 | ||||||||||||||||||
| 液晶显示 | ||||||||||||||||||
| 8/9 | <输入> | |||||||||||||||||
| 通道I/通道II (从列表中选择代码) | ||||||||||||||||||
| 代码 | 类型 | |||||||||||||||||
| 00 | 热电偶B（400～1800℃） | |||||||||||||||||
| 01 | 热电偶S（0～1600℃） | |||||||||||||||||
| 02 | 热电偶K（0～1300℃） | |||||||||||||||||
| 03 | 热电偶E（0～1000℃） | |||||||||||||||||
| 04 | 热电偶T（-199.9～400.0℃） | |||||||||||||||||
| 05 | 热电偶J（0～1200℃） | |||||||||||||||||
| 06 | 热电偶R（0～1600℃） | |||||||||||||||||
| 07 | 热电偶N（0～1300℃） | |||||||||||||||||
| 08 | F2（700～2000℃）不可切换 | |||||||||||||||||
| 09 | 热电偶Wre3-25（0～2300℃） | |||||||||||||||||
| 10 | 热电偶Wre5-26（0～2300℃）不可切换 | |||||||||||||||||
| 11 | 热电阻Cu50（-50.0～150.0℃） | |||||||||||||||||
| 12 | 热电阻Cu53（-50.0～150.0℃）不可切换 | |||||||||||||||||
| 13 | 热电阻Cu100（-50.0～150.0℃） | |||||||||||||||||
| 14 | 热电阻Pt100（-199.9～650.0℃） | |||||||||||||||||
| 15 | 热电阻BA1（-199.9～600.0℃） | |||||||||||||||||
| 16 | 热电阻BA2（-199.9～600.0℃） | |||||||||||||||||
| 17 | 0～400Ω线性电阻 全量程 | |||||||||||||||||
| 19 | 30-350Ω远传电阻 全量程 | |||||||||||||||||
| 20 | 0-20mV 全量程 | |||||||||||||||||
| 22 | 0-100mV 全量程 | |||||||||||||||||
| X | 通道II无输入时选择 | |||||||||||||||||
| 10/11 | <输出> | |||||||||||||||||
| 输出I/输出II (从列表中选择代码) | ||||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | |||||||||||||||
| X | 无输出 | 4 | 0-20mA | |||||||||||||||
| 0 | 4-20mA | 5 | 0-10V | |||||||||||||||
| 1 | 1-5V | K1 | 继电器接点(***于输出II） | |||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(***于输出I) | |||||||||||||||
| 3 | 0-5V | (Modbus RTU) | ||||||||||||||||
| 12 | <电源> | |||||||||||||||||
| AC100-265V，50/60Hz | ||||||||||||||||||
| DC24V （±10%） | ||||||||||||||||||
