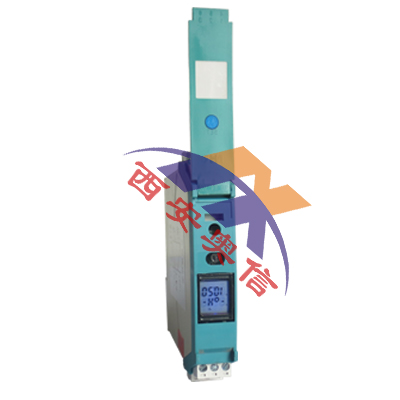

NHR虹润隔离器 NHR-M34智能频率转换器
产品描述
   NHR-M34将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电 源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统 的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
产品特点
单通道(一进一出，一进两出)。
正弦波、三角波、方波等信号输入。
模拟量、RS485、继电器接点信号输出。
幅值大于200mV。
可选择配电输出。
输入-电源、输出-电源磁隔离；输入-输出光电隔离。
传输精度（20℃）：0.2%FS。
模块化设计，体积小，功耗低。
全智能，数字化，可通过PCA手持式中文编程器对分频系数、显示增益、输出量程等参数的设置及查看。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装
技术选型
NHR-M34-X-HZ-0-X-X-D

7

8

9

10

11

12

M3 系列智能频率转换器 NHR-M34

-

□

-

□

-

□

/

□

/

□

-

□

位

规格

注释

| | ↓ X Y

| | | | | | | ↓ Hz

| | | | | | | | | | | | | | | | | ↓ □

/

| | | | | | | | | | | | | | | | | ↓ □

| | | | | | | | | | | | | | | | | | | | | | ↓ X V12 V24

| | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D

7

<显示方式>

无显示

液晶显示

8

<输入>

频率信号

9/10

<输出>

输出I/输出II(从列表中选择代码)

代码

类型

代码

类型

X

无输出

4

0-20mA

0

4-20mA

5

0-10V

1

1-5V

K1

继电器接点(***于输出II）

2

0-10mA

D1

RS485通迅(***于输出I)

3

0-5V

(Modbus RTU)

11

<配电输出>

(从列表中选择代码)

无配电

12V配电

24V配电

12

<电源>

AC100-265V 50/60Hz

DC24V（±10%）
