8路触摸式调节无纸记录仪 虹润公司NHR-8300C记录仪
产品介绍
    NHR-8300C系列8路触摸式温控器采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际***水平。24路***输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）其中可带8路控制输入。可带8路控制输出或12路变送输出或12限报警输出，RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示。
技术参数
1.输入信号：16通道隔离型***信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2.***输入信号类型：
       标准电压信号： 0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
       标准电流信号：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
       毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
       热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
       热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
       线性电阻信号：0～400Ω；
3.精度：±0.2％FS。
4.采样周期：1秒。
5.存储容量：内部Flash存储器容量64M Byte。
6.记录时间：12通道，64M Byte容量。（不断电连续记录）
7.模拟量控制输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)、0~10V(负载电阻≥10KΩ)。
8.报警输出：12限报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9.馈电：变送器馈电电源，额定电压24VDC±10%，电流250mA。
10.通讯接口：隔离RS232和RS485接口，通讯波特率为2400、4800、9600、19200bps可选。
11.供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；功耗：20W。
12.工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。

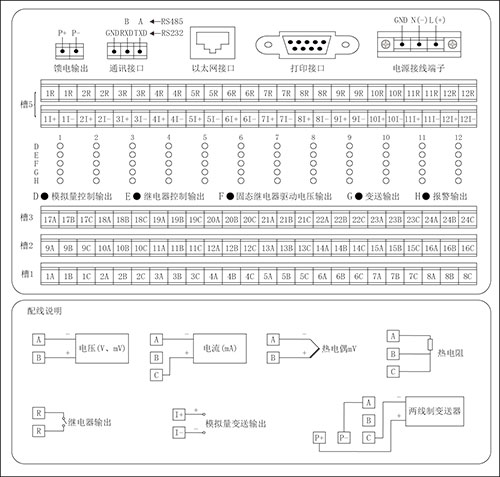

接线图

产品特点
7英寸四线电阻触摸屏，触摸效果好；800*480点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
中英文操作画面可任意切换，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换响应时间≤0.3S，实时检测、显示、记录、报警；提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
全隔离***输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
带外给定或阀位控制功能，可配合各种执行器对电加热设备和电磁、电动阀进行PID调节控制、报警控制和数据采集。
实现主、辅回路的串级控制，改善了调节对象动态特性。根据主回路中测量值与给定值的偏差输出信号作为辅助回路给定值，辅助回路测量信号根据给定值之间偏差大小控制执行机构。
***T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
软件功能强大，设置方式灵活多样，可实现比值、串级控制。
外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
标准串行通讯接口，支持ModBus-RTU通讯协议。
10M  Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
配备标准USB2.0接口，U盘支持FAT、FAT32格式，历史数据转存快捷方便，可支持8G容量。
支持SD卡扩展功能，SD卡支持FAT、FAT32格式，延长数据记录时间，可支持8G容量。
用大容量FLASH闪存芯片保存设置参数和历史数据，断电后数据可***保存。
采用德国菲尼克斯拔插式间距为5.08的接线端子，方便电气连接。
全铝密封外壳，保证仪表在恶劣环境中正常工作。

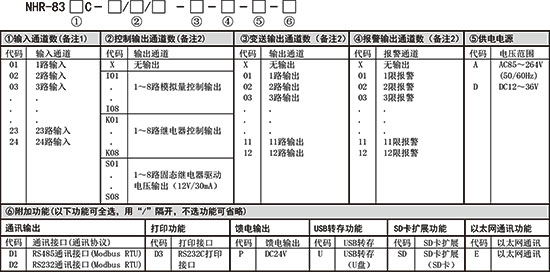

技术选型
