8路彩色流量无纸记录仪NHR-8600 虹润NHR-8600B蓝屏记录仪
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

8路彩色流量无纸记录仪NHR-8600 虹润NHR-8600B蓝屏记录仪
产品介绍

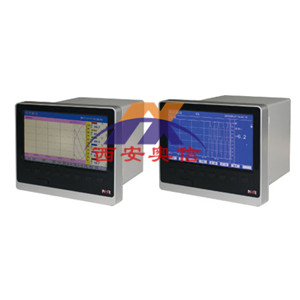

   NHR-8600系列彩色流量无纸记录仪采用新型大规模集成电路，对输入、输出、电 源、信号采取可靠保护和强抗干扰设计。24路***输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、频率、毫伏等）其中可带8路流量输入。具有 继电器报警输出，变送输出，流量积算，温压补偿功能；可带RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，SD卡插座；可提供传感 器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警状态显示，流量显示。
技术参数
1、输入信号：24通道隔离型***信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC。
2、***输入信号类型：
标准电压信号：0～5V、1～5V、0～10V、±5V；
标准电流信号：0～10mA 、4～20 mA 、0～20 mA；
毫伏信号：0～20mV、0～100mV、±20mV、±100mV；
热电偶信号：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
热电阻信号：Pt100、Cu50、Cu53、Cu100、BA1 、BA2；
线性电阻信号：0～400Ω
频率信号：PI
3、精度：±0.2%FS；
4、采样周期：1秒。
5、存储容量：内部Flash存储器容量64M Byte。
6、记录时间：12通道，64M Byte容量。（不断电连续记录）
7、模拟量输出：4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V（负载电阻≥250KΩ）、0~5V（负载电阻≥250KΩ）、0~10V（负载电阻≥10KΩ）。
8、报警输出：18路报警继电器常开触点输出，触点容量1A／250VAC（阻性负载）。
9、馈电：变送器馈电电源，额定电压24VDC±10%。电流250mA。
10、通讯接口：隔离RS232和RS485接口，通讯波特率为1200、2400、4800、9600、19200、57600bps可选。
11、自动判断饱和蒸汽和过热蒸汽
12、累积范围：0.0～1999999999.9
13、供电：电压范围85～264VAC，12～36V DC可选；频率：50/60Hz；功耗：20W。
14、工作条件：工作温度：-10～50℃；湿度：10～90％（无结露）。
接线图

产品特点
1.7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。
2.全中文人机界面，操作使用极其简单，组态简便可靠，软件密码锁保证组态安全。
3.采用高速、高性能32位ARM微处理器，内置嵌入式操作系统，画面切换的响应时间≤0.3S，实时检测、显示、记录、报警。带二、四、六、十二、十六、二十四 6种数显画面的选择用户可根据适用条件任意选择
4.全隔离***输入，每个通道信号切换无需跳线，可通过软件组态更改信号类型。
5.***T6输入法，支持汉字拼音输入，数字、英文、特殊符号等选择输入。
6.外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
7.标准串行通讯接口，支持ModBus-RTU通讯协议。
8.10M Ethernet 标准RJ45接口，支持ModBus-TCP通讯协议。
9.配备标准USB2.0接口（可支持8G容量的U盘），U盘支持FAT16、FAT32格式，历史数据转存快捷方便。
10.支持SD卡扩展功能（可支持8G容量的SD卡），SD卡支持FAT16、FAT32格式，延长数据记录时间。
11.内部自带64MByteFLASH闪存芯片保存设置参数和历史数据，断电后数据可***保存。
12.全铝密封外壳，保证仪表在恶劣环境中正常工作。
技术选型
NHR-86 □-□/□-□-□-□-□ 8路彩色流量无纸记录仪
       ① ② ③ ④ ⑤ ⑥
NHR-86 □B-□/□-□-□-□-□ 8路蓝屏流量无纸记录仪
       ① ② ③ ④ ⑤ ⑥

①***输入 通道数(备注1)

②频率输入通道数(备注1)

③变送输出 通道数(备注2)

④报警输出 通道数(备注2)

⑤供电电源

代码

***输入

代码

频率输入 (12V配电)

代码

频率输入 (24V配电)

代码

输出通道

代码

报警通道

代码

电压范围

X 01 02 03 . . . 23 24

无输入 01路输入 02路输入 03路输入 . . . 23路输入 24路输入

X FB01 FB02 FB03 . . . FB11 FB12

无输入 01路输入 02路输入 03路输入 . . . 11路输入 12路输入

X FC01 FC02 FC03 . . . FC11 FC12

无输入 01路输入 02路输入 03路输入 . . . 11路输入 12路输入

X 01 02 03 . . . 11 12

无输出 1路输出 2路输出 3路输出 . . . 11路输出 12路输出

X 01 02 03 . . . 17 18

无输出 1限报警 2限报警 3限报警 . . . 17限报警 18限报警

A   D

AC85～264V (50/60Hz)  DC12～36V

⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)

通讯输出

打印功能

馈电输出

代码

通讯输出类型

代码

打印接口

代码

馈电输出

D1 D2

RS485通讯 RS232通讯

D3

RS232C打印

P

DC24V

USB转存功能

SD卡扩展功能

以太网通讯功能

代码

USB转存

代码

SD卡扩展

代码

以太网通讯

U

USB转存（U盘）

SD

SD卡扩展（SD卡）

E

以太网通讯
