NHR-5400PID调节器 香港虹润 多段PID调节器
产品描述
    NHR-5400系列60段人工智能温控器采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找***优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际***水平。适用于需要进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵，窑炉升温等)。
    ★具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度
    ★具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示
    ★PID控制曲线多达60段，曲线可任意组合，并通过面板按键实现手动“启动”、“停止”、“清零”、“步进”等功能
    ★具有掉电自启动功能，从上电测量值与设定值相同点的升温段开始升温，并按原设定曲线执行控制
    ★可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等多种输出控制方式
    ★带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调
    ★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
    ★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能
    ★带DC24V馈电输出，为现场变送器配电
    ★输入、输出、电源、通讯相互之间采用光电隔离技术
    ★具备多种外形尺寸及样式供用户选择
    ★参数设定密码锁定、参数设置断电***保存，具备参数恢复系统原始设置功能。

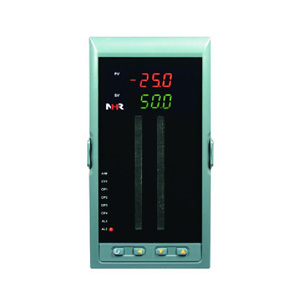

仪表面板

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

仪表接线图


规格尺寸为A、B、C型接线图
仪表选型
NHR-5400□-□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

①规格尺寸		②输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω  (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV  (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV  (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA  (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V  (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方  (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方  (-1999～9999) 全切换 特殊规格
③控制输出1(OUT1)
代码	输出类型(负载电阻RL)
0 1 2 3 4 5 K1 K3 K4 K6 8	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 三相可控硅过零触发脉冲输出 特殊规格
④变送输出2(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤报警(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口
⑦馈电输出
代码	馈电输出(输出电压)
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V， 第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V(50/60Hz) DC 20-29V
⑨备注
无备注可省略
