产品说明
    NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
    三屏五位LED数码显示。
    可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
    具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
    具有上下限报警报警功能，带LED报警灯指示。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
技术参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A/AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	U*I*COSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh		0.1Wh
无功功率	U*I*SINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh		0.1Varh
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh		0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 Hz	±0.05Hz	0.01Hz
谐波	2～31次

仪表面板

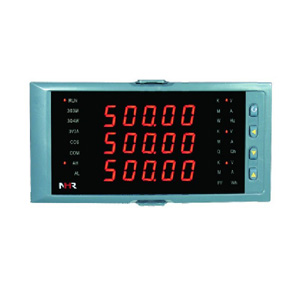

       160*80mm(A型)                     96*96mm(C型)

仪表接线图

仪表各输入方式接线说明

1-1、三相三线系统，采用无PT，无CT方式的接线图（适用于3P3L）


1-2、三相三线系统，采用2PT，2CT方式的接线图（适用于3P3L）


1-3、三相三线系统，采用无PT，2CT方式的接线图（适用于3P3L）


2-1、三相四线系统，采用无PT，无CT方式的接线图（适用于3P4L）


2-2、三相四线系统，采用3PT，3CT方式的接线图（适用于3P4L）


2-3、三相四线系统，采用无PT，3CT方式的接线图（适用于3P4L）


仪表选型

①规格尺寸		②输入类型
代码	宽*高*深	代码	测量类型
A C	160*80*130mm 96*96*130mm	I V W Ep E3P War Eq VA Es COS Hz Har	三相交流电流 三相交流电压 三相有功功率 三相有功电能 三相有功平衡功率 三相无功功率 三相无功电能 三相视在功率 三相视在电能 三相功率因数 三相工频周波 三相谐波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警路数	代码	通讯接口(通讯协议)
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯(Modbus) RS232通讯(Modbus)
⑥累积脉冲输出		⑥供电电源
代码	累积脉冲输出	代码	电压范围
X PO	无输出 累积脉冲输出	A D	AC100～240V （50/60Hz） DC20～29V
