产品描述
NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
产品特点
1.三屏五位LED数码显示。
2.可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
3.具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
4.具有上下限报警报警功能，带LED报警灯指示。
5.支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A/AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	U*I*COSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh		0.1Wh
无功功率	U*I*SINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh		0.1Varh
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh		0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 Hz	±0.05Hz	0.01Hz
谐波	2～31次

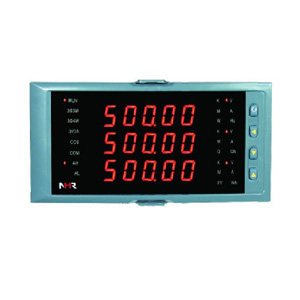

仪表图片

160*80mm(A型)	96*96mm(C型)

仪表接线图


接线说明

1-1、三相三线系统，采用无PT，无CT方式的接线图（适用于3P3L）

1-2、三相三线系统，采用2PT，2CT方式的接线图（适用于3P3L）

1-3、三相三线系统，采用无PT，2CT方式的接线图（适用于3P3L）

2-1、三相四线系统，采用无PT，无CT方式的接线图（适用于3P4L）

2-2、三相四线系统，采用3PT，3CT方式的接线图（适用于3P4L）

2-3、三相四线系统，采用无PT，3CT方式的接线图（适用于3P4L）
