产品描述
  NHR-3100系列单相电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。适用于成套智能配电柜、智能箱变的数据采集。
产品特点
1.五位LED数码显示。
2.可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、总电能。
3.具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
4.具有上下限报警报警功能，带LED报警灯指示。
5.支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
6.具备多种外形尺寸及样式供用户选择。
功能参数

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V/AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A/AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	U*I*COSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh		0.1Wh
无功功率	U*I*SINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh		0.1Varh
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh		0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 Hz	±0.05Hz	0.01Hz

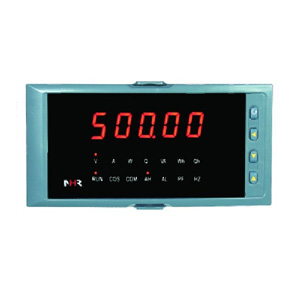

仪表面板

160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

仪表接线图

1-1、单相两线系统，采用无PT，无CT方式的接线图

    1-2、单相两线系统，采用1PT，1CT方式的接线图

    1-3、单相两线系统，采用无PT，1CT方式的接线图

仪表选型
NHR-3100□-□-□/□-□
① ② ③ ④ ⑤
