虹润仪表NHR-5400 60段PID自整定调节器 西安虹润
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

虹润仪表NHR-5400 60段PID自整定调节器 西安虹润
产品特点
1.具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
2.具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能,带LED报警灯指示。
3.PID控制曲线多达60段,曲线可任意组合,并通过面板按键实现手动“启动”、“停止”、“清零”、“步进”等功能。
4.仪表掉电时,可实现测量值跟踪功能。
5.可带一路PID控制输出和一路模拟量变送输出,具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等多种输出控制方式。
6.带PID参数自整定功能,控制输出手动/自动无扰切换功能,控制准确且无超调。
7.支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
8.仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
9.带DC24V馈电输出,为现场变送器配电。
10.输入、输出、电源、通讯相互之间采用光电隔离技术。
11.具备多种外形尺寸及样式供用户选择。
12.参数设定密码锁定、参数设置断电***保存,具备参数恢复出厂设定功能。
产品描述
NHR-5400系列60段PID自整定调节器主要针对现场温度信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于需要进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵,窑炉升温等)。

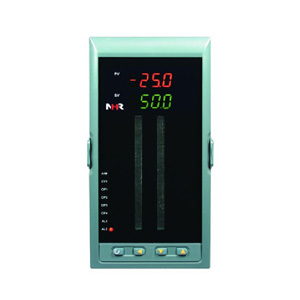

仪表面板

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

仪表接线图

仪表选型
NHR-5400□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②***路（测量）输入分度号
代码	宽*高*深	代码	分度号（测量范围）
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格
③控制输出1（OUT1）
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6 8	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 双向可控硅通断输出 三相可控硅过零触发脉冲输出 特殊规格
④变送输出2（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤报警输出（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出/外部事件输入
代码	通讯接口/数字量输入接口
X D1 D2 D3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑦馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示***路12V， 第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V(50/60Hz)
