虹润仪表 NHR-5300智能温控器 PID调节器
产品描述
   NHR-5300系列人工智能PID调节器采用微分先行的控制算法,带有外给定和阀位控制功能。可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、速度等物理量的测量显示,并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
产品特点
1.双屏LED数码显示,且带有光柱模拟指示功能(0～***)。
2.具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
3.具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能,带LED报警灯指示。
4.可带一路PID控制输出和一路模拟量变送输出,具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。
5.带PID参数自整定功能,控制输出手动/自动无扰切换功能,控制准确且无超调。
6.支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
7.仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
8.带DC24V馈电输出,为现场变送器配电。
9.输入、输出、电源、通讯相互之间采用光电隔离技术。
10.具备多种外形尺寸及样式供用户选择。
11.参数设定密码锁定、参数设置断电***保存,具备参数恢复出厂设定功能。
仪表面板

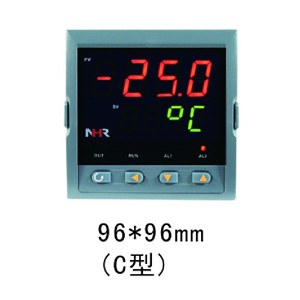

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)	96*48mm(D型)	48*96mm(E型)
160*80mm(K型)	80*160mm(L型)	96*96mm(M型)	72*72mm(F型)	48*48mm(H型）

仪表接线图

规格尺寸为F型接线图

规格尺寸为H型接线图
技术规格
NHR-5310□-□/-□/□/□/□/□( )-□-( )
单路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
