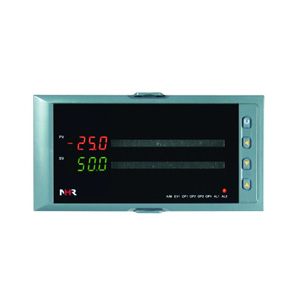

NHR-5500C手操器 虹润NHR-5500 香港虹润NHR
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-5500C手操器 虹润NHR-5500 香港虹润NHR

产品描述
   NHR-5500系列手动操作器适合作为DCS系统回路调节控制输出和智能调节器控制输出的备用操作器使用,可同时输入和显示给定信号和反馈信号,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、速度等物理量的测量显示,并配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、报警控制、数据采集等功能。
产品特点
1.双屏LED数码显示,PV显示外给定值,SV显示阀位反馈值,外给定值、阀位反馈值可以选择百分比光柱模拟指示(0～***)。
2.具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
3.具备“上下限报警”、“闪烁报警”、“手动状态报警”等报警功能。带LED报警灯指示。
4.可搭配各种调节阀使用,一但调节阀失效,可由本产品手动控制操作,并可取代伺服放大器直接驱动阀门。
5.可带一路模拟量控制输出或一组开关量控制输出(继电器正转、反转控制)及一路模拟量变送输出。
6.可实现手/自动无扰切换功能,手动切换到自动时,采用逼近算法,并带切换限幅功能。
7.支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
8.仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
9.带DC24V馈电输出,为现场变送器配电。
10.输入、输出、电源、通讯相互之间采用光电隔离技术。
11.具备多种外形尺寸及样式供用户选择。
12.参数设定密码锁定、参数设置断电***保存,具备参数恢复出厂设定功能。
仪表接线图


仪表选型
NHR-5500□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

①规格尺寸		②***路（测量）输入分度号/③第二路（阀位反馈或外给定）输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E F K L	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格
④控制输出(OUT1)
代码	输出类型(负载电阻RL)
0 1 2 3 4 5 K1 K4 K5 8	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器正反转接点输出 固态继电器驱动电压输出 双向可控硅通断输出 特殊规格
⑤变送输出(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑥报警输出(继电器接点输出)
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑦通讯输出/外部事件输入		⑧馈电输出
代码	通讯接口/数字量输入接口	代码	馈电输出(输出电压)
X D1 D2 D3 Y1 Y2 Y3	无通讯输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口 外部事件输入1(强制手动) 外部事件输入2(可定制) 外部事件输入3(可定制)	X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V，第二路24V馈电输出。
⑨供电电源		⑩备注
代码	电压范围  A:AC/DC 100-240V(50/60Hz) D:DC  20-29V
