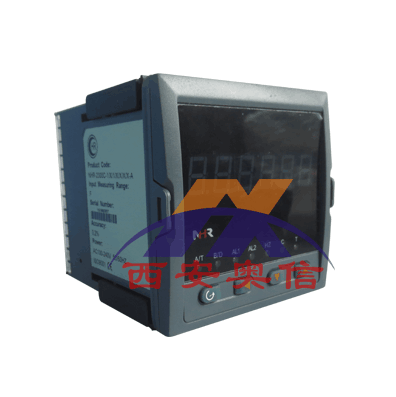

NHR-2100 虹润数显定时器 NHR-2200计时器
产品介绍
    NHR-2100/2200系列定时器/计时器采用全自动贴片封装工艺，具有很强的抗干扰能力。六位LED数码显示，显示范围宽。带多种输出功能：定时报警控制、计时报警控制、485/232通讯、200mS脉宽输出等，计时功能可带按键启动、停止、清零功能，并可选外接按钮。功能强大，适用于各种场合。
技术参数

测量精度	10mS
设定方式	面板轻触式按键数字设定；设定值断电***保存。
显示方式	0～999999测量值显示，发光二级管工作状态显示
继电器输出	AC220V/0.6A（小）DC24V/0.6A（小）AC220V/3A（大）DC24V/3A（大） 外形尺寸为96*48mm时，负载能力为AC125V/0.6A，DC24V/0.6A
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50～60HZ；DC 20～29V（开关电源）。
功耗	≤5W
结构	-标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器。

接线图

仪表选型
NHR-2100□-□XEA/A□1EA/□/A□XEA-□
定时器① ②③ ④⑤ ⑥
NHR-2200□-□/A□1EA/□/□-□
计时器① ②③ ④⑤ ⑥

①规格尺寸		②脉宽输出
代码	宽*高*深	代码	分度号（测量范围）
A C D	160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式）	X F	无接口 200mS脉宽输出接口
③报警输出		④通讯输出
代码	输出类型（负载电阻RL）	代码	通讯接口（通讯协议）
1	1路报警	X D1 D2	无l输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU）
⑤外部事件输入		⑥供电电源
代码	数字量输入接口	代码	电压范围
X Y	无外接按钮 外接启动、停止、清零按钮	A D	AC/DC100～240V，(50/60HZ) DC20～29V
