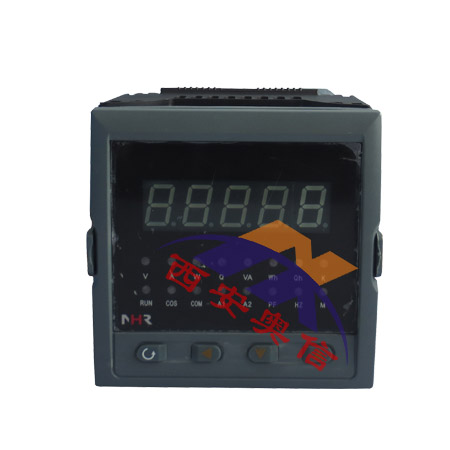

NHR-2300计数器 虹润计数器NHR2300 虹润仪表说明书
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

NHR-2300计数器 虹润计数器NHR2300 虹润仪表说明书
产品介绍
    NHR-2300 系列计数器采用全自动贴片封装工艺，具有很强的抗干扰能力。六位LED 数码显示，显示范围宽。带多种输出功能：上下限报警控制输出、4-20mA 模拟量输出、RS485/RS232 通讯等，多种输入方式，适用于各种测速场合。
产品特点
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具有A、B两路计数输入，并还可带两路外部事输入。
计数频率可达20KHz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键清零功能。
具备仪表上电复位状态设置功能。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电***保存。
技术参数

输入
输入信号	0～20KHz
测量精度	±1个脉冲
测量范围	0～999999
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
报警输出	继电器，容量：AC220V/2A,DC24V/2A
通讯	MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps
电源
电源	DC20-29V，AC/DC100-240V  50/60Hz
功耗	≤5W
其它参数
绝缘电阻 (输入/输出/电源之间)	≥100MΩ（500VDC时）
绝缘强度 (输入/输出/电源之间)	1500Vrms（1 min，无火花）
工作温度	0～50℃（无凝露、无结冰）
相对湿度	25%～85%RH
保存温度	-10～60℃（无凝露、无结冰）

接线图

仪表选型
NHR-2300□-□/□/□/□/□/□/□（）-□
计数器  ① ② ③ ④ ⑤ ⑥ ⑦ ⑧     ⑨

①规格尺寸		②输入通道
代码	宽*高*深	代码	输入通道数
A C D	160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式）	1 2	A路输入 A/B两路输入
③变送输出		④报警输出
代码	输出类型	代码	报警路数
X 0 1 2 3 4 8	无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格	X 1 2	无输出 A路报警 A/B两路报警
⑤通讯输出		⑥外部事件输入
代码	通讯接口（通讯协议）	代码	外部事件输入
X D1 D2	无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU）	X Y1 Y2	无外部事件输入 外部事件输入1（可定制） 外部事件输入2（可定制）
⑦外部清零		⑧馈电输出
代码	外部清零	代码	馈电输出（输出电压）
X Y3	无外部清零 外部清零	X P	无输出 馈电输出如“P(24)” 表示24V馈电输出
⑨供电电源
代码	电压范围
A D	AC/DC100～240V，(50/60HZ) DC20～29V
