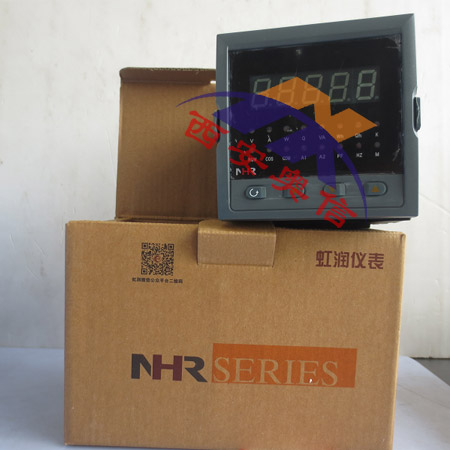

NHR-3100D-V-X/X-A 单向电量表 NHR-3100虹润
产品描述
   NHR-3100系列单相电量表可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，并通过专用的电量计量芯片可测量有功功率、三相有功平衡功率、无功功率、视在功率、功率因数、工频周波、有功电能、无功电能和总电能，并在型号上对每个功能做了明确的细分。输出功能可选模拟量输出、通讯输出和累积脉冲输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理。
产品特点
  五位LED数码显示。
  可直接采集交流电压、电流信号，可测量有功功率、无功功率、视在功率、功率因数、工频周波及有功电能、无功电能、视在电能。
  具有模拟量输出、通讯输出和累积电能脉冲输出功能可选。
  具有上下限报警功能，带LED报警灯指示。
  支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
  具备多种外形尺寸及样式供用户选择。
技术参数

测量参数	测量范围			测量误差		分辨力			过载
电压	0.0～500.0V/AC			±（0.2 %读数+0.1%量程）		0.1V			持续120%；瞬时2倍/30S
电流	0.03～5A/AC			±（0.2%读数+0.1%量程）		0.001A			持续120%；瞬时2倍/30S
有功功率		U*I*COSΦ			PF=1.0； ±（0.2%读数+0.1%量程）			0.1W
有功电能			9999.9MWh				0.1Wh
无功功率		U*I*SINΦ			PF=0.0； ±（0.4 %读数+0.1%量程）			0.1Var
无功电能			9999.9 MVarh				0.1Varh
视在功率		U*I			±（0.2%读数+0.1%量程）			0.1VA
视在电能			9999.9MVAh				0.1Vah
功率因数		0.000～1.000			±0.02			0.001
工频周波		45～65Hz（50～500V）			±0.05Hz			0.01Hz
电压输入					输入范围：0.0～500.0V AC 输入阻抗：2MΩ
电流输入					输入范围：0.01～5A AC 输入阻抗：＜0.1Ω
输出信号					模拟量输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω）、1～5V（负载电阻≥250KΩ）、0～5V（负载电阻≥250KΩ）
报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。
累积脉冲输出：可选择有功电能、无功电能、总电能的累积脉冲输出，输出为OC门
接线端子					额定电流：5A 额定电压：500V
使用环境					环境温度：-10～60℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源					AC 100～240V（开关电源），50-60HZ；DC 20～29V（开关电源）。
功耗					≤5W
结构					标准卡入式

仪表接线图

仪表选型
NHR-3100□-□-□/□/□/□-□
        ① ② ③ ④ ⑤ ⑥ ⑦

①规格尺寸（备注1）		②输入类型
代码	宽*高*深	代码	测量类型
A C D R	160*80*142mm 96*96*142mm 96*48*142mm 80*80*115mm	I V Hz E3P Z	交流电流 交流电压 工频周波 三相平衡功率 综合电量集中显示（备注2）
③输出类型（备注3）
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 特殊规格
④报警输出		⑤通讯输出
代码	报警限数	代码	电压范围
X 2	无输出 2限报警	X D1 D2	无输出 RS485通讯（Modbus RTU） RS232通讯（Modbus RTU）
⑥累积脉冲输出		⑦供电电源
代码	累积脉冲输出	代码	供电范围
X P0	无输出 累积脉冲输出（适用于电能累积）	A D	AC 100～240V (50/60Hz) DC 20～29V
