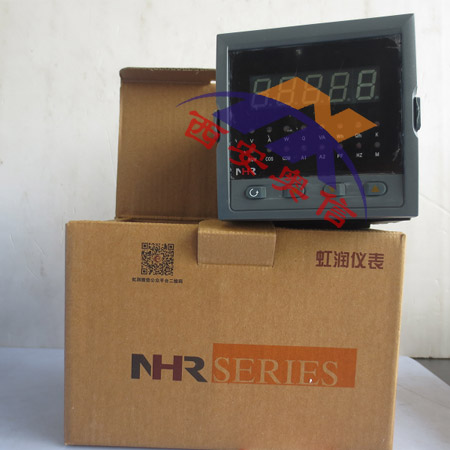

虹润NHR-2400频率表 NHR-2400A-0/1/D1/X/D 转速表
	出品单位：西安奥信自动化仪表有限公司
	联系电话：029-86691808 86691828
	传 真：029-86691808
	在线客服：

虹润NHR-2400频率表 NHR-2400A-0/1/D1/X/D 转速表
产品介绍
    NHR-2400系列频率/转速表采用全自动贴片封装工艺，具有很强的抗干扰能力。六位LED数码显示，显示范围宽。带多种输出功能：上下限报警控制输出、4-20mA模拟量输出、RS485/RS232通讯等，多种输入方式，适用于各种测速场合。
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
频率测量范围：1～34KHz，***大输入幅值：24V DC，***小分辨率：0.01Hz。
具备“上下限报警”、“延时报警”、“报警延时复位”功能，带LED报警灯指示。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电***保存。
技术参数

输入信号	范围：1～34KHz，***大输入幅值：24V DC
输入电平	VIL =1.5V max , VIH =3.75V min
测量精度	±0.2%FS
***小分辨率	0.01Hz
设定方式	面板轻触式按键数字设定；设定值断电***保存。
显示方式	0～999999测量值显示，发光二级管工作状态显示
继电器输出	AC220V/0.6A（小）DC24V/0.6A（小）AC220V/3A（大）DC24V/3A（大） 外形尺寸为96*48mm时，负载能力为AC125V/0.6A，DC24V/0.6A
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源），50～60HZ；DC 20～29V（开关电源）。
功耗	≤5W
结构	-标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器。

接线图

仪表选型
NHR-2400□-□/□/□/□（）-□
频率/转速表 ① ② ③ ④ ⑤ ⑥

代码	宽*高*深	代码	输出类型
A C D	160*80*110mm（横式） 96*96*110mm（方式） 96*48*110mm（横式）	X 0 1 2 3 4 8	无输出 4～20mA 1～5V 0～10mA 0～5V 0～20mA 特殊规格
③报警输出		④通讯输出
代码	报警路数	代码	通讯接口（Modbus）
X 1 2	无输出 1路报警 2路报警	X D1 D2	无接口 RS-485通讯接口 RS-232通讯接口
⑤馈电输出		⑥供电电源
代码	馈电输出（输出电压）	代码	电压范围
X P	无输出 馈电输出如“P(24)”表示24V馈电输出	A D	AC100～240V，(50/60HZ)
