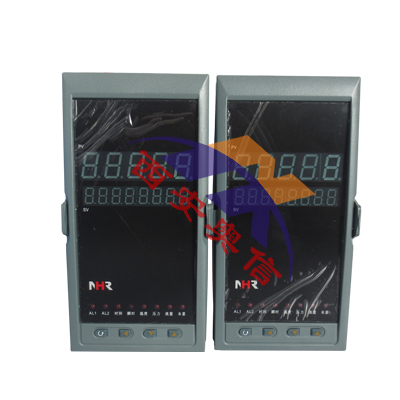

流量积算控制仪 NHR-5600 虹润智能流量积算仪
产品介绍
    NHR-5600/5610系列流量/热量积算控制仪针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统。流量积算控制仪适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量积算测量控制；热量积算控制仪适用于水暖等供热系统及热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
技术参数

规格输入
输入信号	电流		电压	电阻		电偶
输入阻抗		≤250Ω			≥500KΩ
输入电流***大限制	30mA
输入电压***大限制	＜6V
输出
输出信号	电流		电压	继电器		24V配电或馈电
输出时允许负载	≤500Ω		≥250KΩ（注：需要更高 负载能力时须更换模块）	AC220V/2A DC24V/2A		≤30mA
综合参数
测量精度	0.2%FS±1字
设定方式	面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。
显示方式	0～99999瞬时流量测量值显示 0～99999999.999累积值显示 -1999～9999入口温度测量值显示 -1999～9999出口温度测量值显示 -1999～9999流量（差压、频率）测量值显示 当前时间显示、发光管工作状态显示
使用环境	环境温度：0～50℃；相对湿度：≤85%；避免强腐蚀气体
工作电源	AC 100～240V（开关电源），50～60Hz；DC 20～29V（开关电源）
功耗	≤6W
结构	标准卡入式
通讯	采用标准MODBUS通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器。

数显仪表常用系列
NHR-1103系列经济型三位数字显示控制仪
NHR-1303系列经济型三位模糊PID温控器
NHR-1100/1104系列简易型数字显示控制仪
NHR-1300/1304系列傻瓜式模糊PID温控器
NHR-1340系列傻瓜式60段模糊PID程序温控器
NHR-5100系列数字显示控制仪
NHR-5200系列双回路数字显示控制仪
NHR-5300系列人工智能调节仪
NHR-5400系列60段人工智能温控器
NHR-5401系列程序阀门温控器/调节仪
NHR-5500系列手动操作器
NHR-5600/5610系列流量/热量积算控制仪
NHR-5620系列数字显示容积仪
产品特点
    双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温压补偿测量值或出入口温度测量值、流量（差压、频率）测量值等，及整十一位的流量累积测量值；测量精度为0.2％，累积精度为0.1％。
    具备37种信号输入类型，用户可根据需求任意设置输入类型，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（涡街流量计）,可自由选择多种补偿方式（温度补偿、压力补偿、温压补偿等）。
    采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，适应各测量场合，带流量系数K自动演算功能。
    简单的容错功能：温压补偿或出入口温度测量信号异常时，可切换为事先设定的工况常量进行补偿运算。
    特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常；内置3.3V干电池，断电数据不丢失，断电数据保护不用后备电源，保护时间不低于3年。
    可对测量介质进行定量/批量控制（带启动、停止、清零功能）。
    可带两路模拟量变送输出。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
    仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
    带DC24V馈电输出，为现场变送器配电。
    输入、输出、电源、通讯相互之间采用光电隔离技术。
    参数设定密码锁定，参数设置断电***保存，具备参数恢复系统原始设置功能。
接线图

技术选型
NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )流量积算控制仪
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨    ⑩  ⑾
NHR-5610□-□/□/□-□/□/□/□/□( )-□-( )热量积算控制仪
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨    ⑩  ⑾

①规格尺寸		②***路流量信号输入分度号 ③第二路压力补偿或出口温度输入分度号 ④第三路温度补偿或入口温度输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D	160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 55 56 X	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 脉冲输入（0～10KHz） 全切换（备注1） 特殊规格 无输入
⑤变送输出1(OUT1)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑥变送输出2(OUT2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 特殊规格
⑦报警(继电器接点输出)
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑧通讯输出/外部事件输入
代码	通讯接口/数字量输入接口
X D1 D2 D3 Y	无输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口 启动、停止、清零
⑨馈电输出		⑩供电电源
代码	馈电输出(输出电压)	代码	电压范围
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)” 表示***路12V，第二路24V馈电输出。	A D	AC/DC 100-240V(50/60Hz) DC 12-36V
		⑾备注
		无备注可省略
