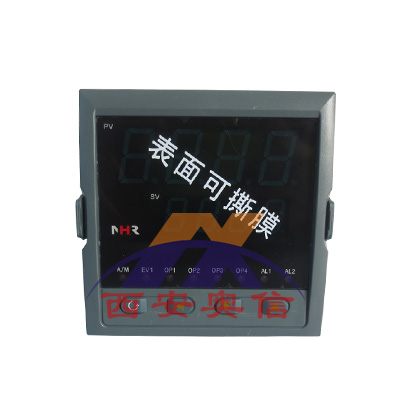

60段PID自整定调节器 NHR-5400 虹润温度控制器
产品介绍
     NHR-5401系列程序阀门温控器/调节仪采用真正的人工智能算式，仪表启动自整定功能，可以根据被控对象的特性，自动寻找***优参数以达到很好的控制效果，无需人工整定参数。控温精度基本达±0.1℃，无超调、欠调，达国际***水平。适用于需要进行高精度多段曲线程序升/降温控制的系统。
产品特点
具备36种信号输入类型，用户可根据需求任意设置输入类型；0.2％级测量精度。
具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。
PID控制曲线多达50段，曲线可任意组合，并通过面板按键实现手动“启动”、“停止”、“清零”、“步进”等功能。
具有加热（冷却）单向控制与加热、冷却双向控制两种控制模式选择。
具有掉电自启动功能，从上电测量值与设定值相同点的升温段开始升温，并按原设定曲线执行控制。
可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等多种输出控制方式。
带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电***保存，具备参数恢复系统原始设置功能。
技术参数

输入
输入信号	电压		电流	电阻		电偶
输入阻抗		≥500KΩ			≤250Ω
输入电流***大限制	30mA
输入电压***大限制	＜6V
输出
输出信号	电流		电压	继电器		24V配电或馈电
输出时允许负载	≤500Ω		≥250KΩ（注：需要更高负载能力时须更换模块）	AC125V/0.5A（小） DC24V/0.5A（小） AC220V/2A（大） DC24V/2A（大）见备注		≤30mA
调节输出
控制输出	继电器		单相可控硅	双相可控硅		固态继电器
输出负载	AC220V/2A DC24V/2A		AC660V/0.1A	AC600V/5A（如果直接驱动，必须注明）		DC12V/30mA
综合参数
测量精度	0.2%FS±1字
设定方式	面板轻触式按键数字设定；参数设定值密码锁定；设定值断电***保存。
显示方式	LED红/绿数码管双排显示
使用环境	环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC 100～240V（开关电源）（50/60Hz）；DC 20～29V（开关电源）。
功耗	≤5W
结构	标准卡入式
通讯	采用标准MODBUS RTU通讯协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。 注：仪表带通讯功能时，通讯转换器***选用有源转换器。

接线图
不带阀位反馈

阀位反馈接线图

技术选型
NHR-5401□-□/□-□/□/□/□/□( )-□-( )
        ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

①规格尺寸		②/③输入分度号
代码	宽*高*深	代码	分度号(测量范围)
A B C D E	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 X	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E(0～1000℃) 热电偶T(-200.0～400.0℃) 热电偶J(0～1200℃) 热电偶R(0～1600℃) 热电偶N(0～1300℃) F2(700～2000℃) 热电偶Wre3-25(0～2300℃) 热电偶Wre5-26(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω  (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV  (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV  (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA  (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V  (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方  (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方  (-1999～9999) 全切换（备注1） 特殊规格 无输入
④主控制输出(PIDOUT1)(备注2)
代码	输出类型(负载电阻RL)
0 1 2 3 4 5 K1 K3 K4 K6 K7 K8 K9 8	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 三相可控硅过零触发脉冲输出 继电器正反转输出 可控硅正反转输出(适用大功率负载) 固态继电器正反转输出 特殊规格
⑤辅助输出(OUT2)(备注2)
代码	输出类型(负载电阻RL)
X 0 1 2 3 4 5 K1 K3 K4 K6 8	无输出 4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤500Ω) 0-10V(RL≥4KΩ) 继电器接点输出 可控硅过零触发脉冲输出 固态继电器驱动电压输出 三相可控硅过零触发脉冲输出 特殊规格
⑥报警（继电器接点输出）
代码	报警限数
X 1 2	无输出 1限报警 2限报警
⑦通讯输出
代码	通讯接口（通讯协议）
X D1 D2 D3	无输出 RS485通迅接口(Modbus RTU) RS232通迅接口(Modbus RTU) RS232C打印接口
⑧馈电输出
代码	馈电输出(输出电压)
X 1P 2P	无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示***路12V， 第二路24V馈电输出。
⑨供电电源
代码	电压范围
A D	AC/DC 100-240V(50/60Hz) DC 20-29V
⑩备注
无备注可省略
