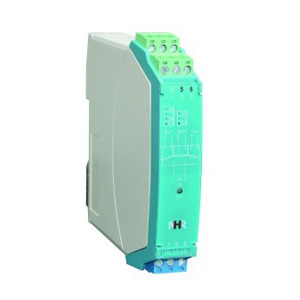

电压检测端隔离栅 香港虹润 NHR-A31隔离栅
产品描述
    产品将来自危险区的电压信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
产品特点
单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号
接线图

模拟量输出接线图

开关量输出接线图

结构外形图

技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.8W(双路) 开关量输出：≤1.4W
危险侧
输入信号类型	0～5V，1～5V，0～5V开方，1～5开方(订货时确定或配置PCA手持式中文编程器自行编程)
输入阻抗	≥510KΩ
安全侧
输出信号类型	模拟量输出，RS485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
传输精度	0.2%FS
绝缘强度
本安端与非本安端	2500Vrms (1 min，无火花)
环境条件
工作温度	0～50℃(无凝露、无结冰)
相对湿度	25%～85%RH
保存温度	-10～60℃(无凝露、无结冰）
标准
电磁兼容性	符合GB/T18268工业设备应用要求（IEC 61326-1）
