NHR-A33变送器输入检测隔离栅 NHR-A33-27/X-0/0虹润
时间:2018-05-10来源:未知 作者:www.xanhr.com
![[field:alttext /]](/uploads/allimg/180510/1-1P510153G60-L.jpg) |
NHR-A33变送器输入检测隔离栅 NHR-A33-27/X-0/0虹润 | ||||
| 出品单位：西安奥信自动化仪表有限公司 | |||||
| 联系电话：029-86691808 86691828 | |||||
| 传 真：029-86691808 | |||||
在线客服：
|

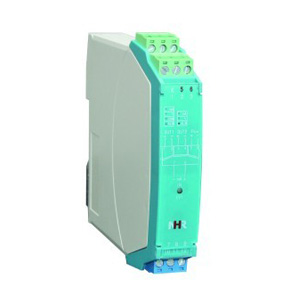

NHR-A33变送器输入检测隔离栅 NHR-A33-27/X-0/0虹润
产品介绍
产品接受来自危险区的开关或接近开关输入，通过安全栅隔离输出到安全侧的继电器或晶体管输出，它具有输入状态检测指示，可进行正反向控制，该产品需独立供电，输入/输出/电源三隔离。可用在符合 DIN19234的NAMUR接近开关，开关等现场设备(包括本安型的压力、温度和液位等开关)。
技术参数
|
电源
|
|
|
额定工作电压范围
|
DC 24V±10%
|
|
功耗
|
单路输出：≤0.8W，双路输出≤1.2W
|
|
危险侧
|
|
|
输入信号类型
|
触点开关、接近开关（频率≤5KHZ）
|
|
配电电压
|
≈8V(开路时)
|
|
短路电波
|
≈8mA
|
|
安全侧
|
|
|
输出信号类型
|
继电器/晶体管
|
|
继电器输出驱动能力
|
125VAC/0.6A 30VDC/2A
|
|
继电器响应时间
|
＜5ms
|
|
晶体管输出
|
集电极输出时(接线方式见应用1)：高电平VCC(≤30V)，低电平≤2.5V
|
|
发射极输出时(接线方式见应用2)：高电平VCC-2.5V，低电平≤0.5V
|
|
|
输入和输出特性(设置为同相控制时)
|
|
|
现场开关闭合或输入回路电流＞2.1mA，输出继电器或晶体管导通，通道绿色指示灯亮
|
|
|
现场开关开路或输入回路电流＜1.2mA，输出继电器或晶体管不导通，通道红色指示灯亮
|
|
|
输入和输出反相控制设置
|
|
|
由面板拨码开关J5设置(详见随机说明书)
|
|
|
绝缘强度
|
|
|
本安端与非本安端
|
2500Vrms (1 min，无火花)
|
|
环境条件
|
|
|
工作温度
|
0～50℃(无凝露、无结冰)
|
|
相对湿度
|
25%～85%RH
|
|
保存温度
|
-10～60℃(无凝露、无结冰)
|
|
标准
|
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
接线图
结构外形图
产品特点
单通道、双通道（隔离）。
具有配电功能(开路约8V)。
触点开关、接近开关输入。
继电器或晶体管输出。
可通过拔码开关设置正反相输出。
